一、主要介紹

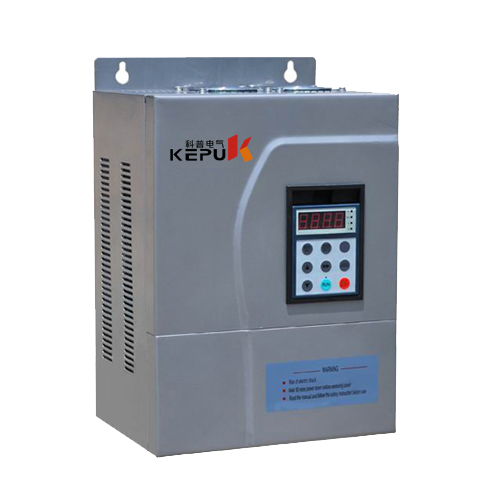

KP90G電梯專用變頻器是我公司自主研發的高品質矢量控制型電梯專用變頻器，可以與現今的電梯控制系統兼容，如：德國奔克、上海新時達，以及PLC等，對其它要求高品質速度、轉矩控制場合同樣適用。
二、主要技術特點（詳見功能表）：
通過對電機磁通電流和轉矩電流的解耦控制，實現了轉矩的快速響應和準確控制，能以很高的控制精度進行寬范圍的調速運行。
先進的電流振蕩抑制技術。
具有電機參數自動調諧、零伺服控制零速輸出200%力矩、速度控制和轉矩控制、可以在線切換。
高載波頻率，實現全面靜音運行。
編碼器和給定及反饋信號斷線檢測切換、掉載保護、故障信號追憶、故障自動重起、內置PG接口、28種故障監控
豐富的I/O端子和多達十種的速度設定方式，能滿足各類負載對傳動控制的需求。
能進行參數的上傳拷貝和下傳復寫功能。
功能強大的后臺調試監控軟件可通過內置的RS485接口組網監控運行。
良好的動態特性，超強的過載能力，滿足廣泛的電梯等傳動應用場合。
三、系列規格說明：
|
電壓等級 |
變頻器型號 |
額定容量(kVA) |
額定輸入電流(A) |
額定輸出電流(A) |
適配電機功率(KW) |
|
380V |
KP90G－4T0055 |
8.5 |
14.2 |
13 |
5.5 |
|
KP90G－4T0075 |
11 |
18 |
17 |
7.5 |
|
KP90G－4T0110 |
17 |
26 |
25 |
11 |
|
KP90G－4T0150 |
21 |
35 |
32 |
15 |
|
KP90G－4T0185 |
24 |
38.5 |
37 |
18.5 |
|
KP90G－4T0220 |
30 |
46.5 |
45 |
22 |
|
KP90G－4T0300 |
40 |
62 |
60 |
30 |
|
KP90G－4T0370 |
50 |
76 |
75 |
37 |
|
KP90G－4T0450 |
60 |
92 |
90 |
45 |
|
KP90G－4T0550 |
72 |
113 |
110 |
55 |
|
KP90G－4T0750 |
100 |
157 |
152 |
75 |
四、KP90G變頻器的外形安裝尺寸
|
序號 |
尺寸
|
A（mm） |
B（mm） |
W（mm） |
H（mm） |
D（mm） |
安裝孔徑 |
|
1 |
5.5～7.5 |
193 |
288 |
205 |
300 |
200 |
Ø 7 |
|
2 |
11～15 |
190 |
377 |
256 |
395 |
196 |
Ø 7 |
|
3 |
19～22 |
236 |
449 |
280 |
467 |
245 |
Ø 7 |
|
4 |
30～37 |
250 |
611 |
360 |
635 |
234 |
Ø 12 |
|
5 |
45～55 |
270 |
638 |
400 |
668 |
243 |
Ø 12 |
|
6 |
75 |
300 |
747 |
444 |
777 |
260 |
Ø
12 |
