一、主要介紹

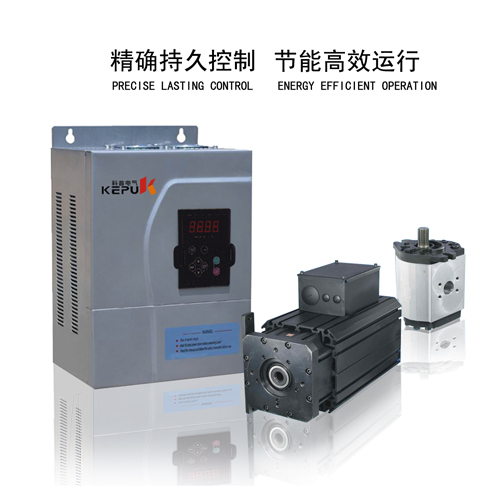

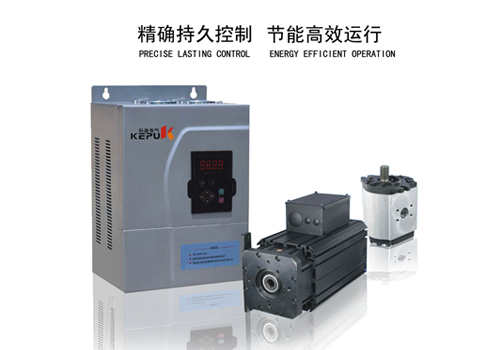

SCP系列數控伺服系統是我公司自主研發的高品質矢量控制型的控制系統，使用薄膜技術設計的壓力傳感器精確的將壓力值轉換為電信號，精度達到0.5級，并對壓力流量進行雙閉環控制，運動高速DSP控制算法使轉速控制誤差達到正負0.1%，滿足了高精度產品的需要。應用如：德國奔克、上海新時達，以及PLC等。
二、主要技術特點（詳見功能表）：
節電：比傳統驅動系統底30%-80%的能耗，顯示卓越的低能耗特性。
精確：閉環精確控制，成型重復精度明顯提高。
高效：敏捷的響應速度，啟動時間僅為0.02S-0.05S。
低噪音：全系列采用低噪音continuum技術液壓泵。
低溫升：按比例輸出液壓泵，避免多余熱量產生，溫度低，液壓泵甚至無需冷卻，實現大幅節水，節能。
三、技術規格說明：
|
|
SCP90 |
SCP130 |
|
SCP200 |
|
|
SCP320 |
|
|
鎖模力(T) |
90 |
130 |
160 |
200 |
250 |
280 |
320 |
500 |
最大排量(L/min) |
67 |
80 |
95 |
120 |
145 |
200 |
230 |
126 |
180 |
泵排量(cc/r) |
32 |
40 |
45 |
50 |
63 |
75 |
90 |
63 |
75 |
四、驅動器系列規格：
|
型號KEPU90ZS4T***BE |
|
0110 |
|
0185 |
|
|
0370 |
|
0550 |
0750 |
| 額定功率 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
| 最大連續輸出電流(10S) |
33 |
41 |
50 |
60 |
80 |
100 |
125 |
145 |
190 |
210 |
| 最大連續輸出電流(60S) |
25 |
35 |
45 |
50 |
65 |
80 |
100 |
130 |
150 |
190 |
制動電阻(必配)
|
W |
500 |
800 |
1000 |
1000 |
1000 |
1000 |
1600 |
1600 |
1600 |
1600 |
| Ω |
36 |
24 |
24 |
18 |
18 |
18 |
12 |
12 |
12 |
12 |
| 慮波器(選配) |
a |
35 |
35 |
35 |
50 |
50 |
80 |
80 |
100 |
150 |
200 |
| 旋轉變壓器信號線纜(必配) |
KEPU90-***:***代表線纜長度,單位為cm.如：KEPU90-300代表線纜長度為3m
|
| 壓力傳感器(必配) |
可選用多款壓力傳感器，量程選擇對應參數S-00（壓力傳感器量程），壓力傳感器輸出信號方式0-10V。 |
| 斷路器(選配) |
50 |
50 |
60 |
75 |
100 |
100 |
150 |
150 |
200 |
200 |
五、驅動器系列尺寸（單位：mm）
|
序號 |
尺寸功率kW |
A(mm) |
B(mm) |
W(mm) |
H(mm) |
D(mm) |
安裝孔徑 |
| 1 |
7.5 |
193 |
288 |
205 |
300 |
200 |
Ø7 |
| 2 |
11～15 |
190 |
377 |
256 |
395 |
196 |
Ø7 |
| 3 |
19～22 |
236> |
449 |
280 |
467 |
245 |
Ø7 |
| 4 |
30～37 |
250 |
611 |
360 |
635 |
234 |
Ø12 |
| 5 |
45～55 |
270 |
638 |
400 |
668 |
243 |
Ø12 |
| 6 |
75 |
300 |
747 |
444 |
777 |
260 |
Ø12 |
